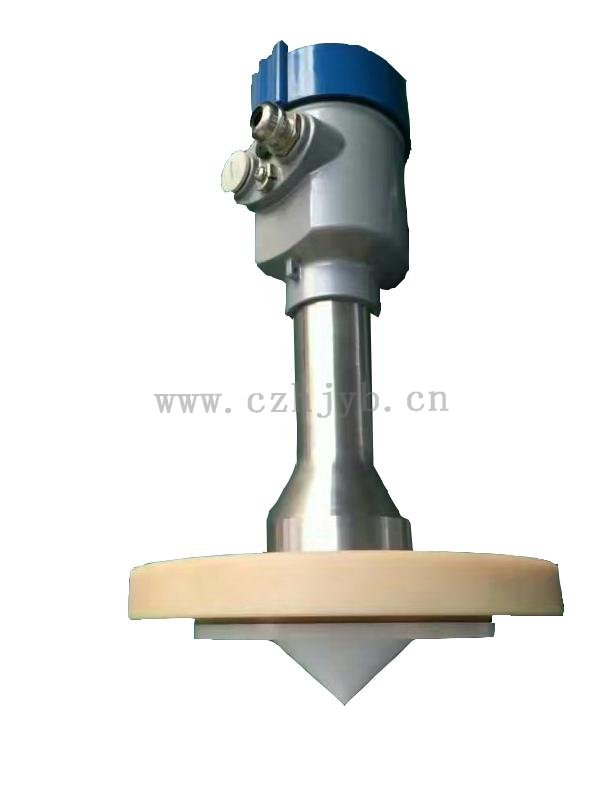

26G锥面雷达液位计

  • 所属分类:锥面雷达液位计

  • 点击次数:
  • 发布日期:2020-04-15 21:34
  • 详细介绍
1、产品概述

26G高频雷达液位计测量仪表,测量最大距离可达80米。天线被进一步优化处理,新型快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于反应釜、固体料仓等一些复杂的测量条件。NYRD-PB设计特殊结构的天线,使得应用的场合更加广泛。
测量原理
雷达物位天线发射较窄的微波脉冲,经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收,将信号传输给电子线路部分自动转换成物位信号(因为微波传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)。

A 量程设定
B 低位调整
C 高位调整
D 盲区范围


测量的基准面是:螺纹底面或法兰的密封面。
注:使用雷达物位计时,务必保证最高料位不能进入测量盲区(图中D所示区域)。

26G锥面雷达液位计特点
● 天线尺寸小,便于安装;非接触雷达,无磨损,无污染。
● 几乎不受腐蚀、泡沫影响;几乎不受大气中水蒸气、温度和压力变化影响。
● 严重粉尘环境对高频物位计工作影响不大。
● 波长更短,对在倾斜的固体表面有更好的反射。
● 波束角小,能量集中,增强了回波能力的同时又有利于避开干扰物。
● 测量盲区更小,对于小罐测量也会取得良好的效果。
● 高信噪比,即使在波动的情况下也能获得更优的性能。
● 高频率,是测量固体和低介电常数介质的最佳选择。

2、仪表介绍



产品特征:四氟锥面天线
典型应用:液体、粉料、卫生等级高的场合
                  易结晶、结露、易粘附油烟灰尘等场合
测量范围: 40米
天线材质:PTFE(可选)
精        度: ±5mm
过程温度: -40~260℃
过程压力: -0.1~4.0Mpa
电        源:24vDC(两线、四线)
信号输出:4~20mA/Har(两线/四线)
 RS485/Modbus
过程连接:法兰(≥DN50可选)
防护等级: IP67
频率范围: 26GHz
防护等级:IP67
防爆等级: Exia ⅡC T6 Ga/ Exd ia IIC T6 Gb
现场显示:●ED(标配)
电缆入口:M20*1.5,½ NPT(可选)
外壳材质:铸铝、304不锈钢(可选)

3、安 装要求

● 安装指导

 安装在直径的1/4处或1/6处。

注:距离罐壁最小距离应为200mm。

注:①基准面
       ②容器中央或对称轴



● 可装在罐顶正中间,
可保证测量到容器底部。

● 龙吊门安装方式
塑料喇叭天线也可以通过龙吊门的方式进行固定安装。



● 典型的错误安装:

Ø 锥形罐不能安装在入料口的上方。
同时注意:室外安装时应采取遮阳、防雨措施。
 ①正确         ②错误







 Ø 当罐中有障碍物影响测量时,要加装反射板才能正常测量。


①正确      ②错误





● RD-PB导波管测量
不能通过导波管测量粘附性的介质。
对于带表压或低压的容器,应该在螺纹的过程连接处加上密封圈。要检查密封材料对于被测介质是否稳定。传感器的最大允许压力见传感器上面的名牌。


● 接管要求:末端应该磨平、无毛刺。如果可能要磨圆。
一般没有的特殊要求,只要保证安装短管≤70cm就可以。
天线不用伸入到短管外。



4、电气连接
● 供电电压

(4~20) mA/HART(两线制)      供电电源和输出电流信号共用一根两芯屏蔽电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个安全栅。

 (4~20) mA/HART(四线制)     供电电源和电流信号分开,各自分别使用一根两芯屏蔽电缆线。具体供电电压范围参见技术数据。

RS485/Modbus                                供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线,具体供电电压范围参见技术数据。

● 连接方式

24V  两线制接线图如下:




220V  四线制接线如下图:




24V  RS485/Modbus接线图如下:




● 安全指导

请遵守当地电气安装规程的要求!
请遵守当地对人员健康和安全的规程要求。所有对仪表电气部件的操作必须由经过正规培训的专业人员完成。
请检查仪表的铭牌确保产品规格符合您的要求。请确保供电电压与仪表铭牌上的要求一致。

● 防护等级
本仪表完全满足防护等级IP66/67的要求,请确保电缆密封头的防水性。如下图:




如何确保安装满足IP67的要求:
请确保密封头未受损。
请确保电缆未受损。
请确保所使用的电缆符合电气连接规范的要求。
在进入电气接口前,将电缆向下弯曲,以确保水不会流入壳体,见①
请拧紧电缆密封头,见②
请将未使用的电气接口用盲堵堵紧,见③

5、仪表调试

● 三种调试方法:
① 显示/按键
② 上位机调试
③ HART手持编程器

● 显示/按键

通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后,一般就只用于显示,透过玻璃视窗可以非常清楚地读出测量值。

显示/按键① 液晶显示② 按键



 ● 上位机调试

通过HART与上位机相连

①  RS232接口/或USB接口
②  雷达物位计
③  HART适配器
④  250Ω电阻c



● HART 手持编程器编程

① HART手持编程器
② 雷达物位计
③ 250Ω电阻

6、结构尺寸       (单位: mm)

● 表壳








● 外观尺寸
NYRD-PB

法兰 X K D Y
DN50  PN10 44 125 165 8
DN80  PN10 44 180 200 14
DN100 PN16 44 180 220 14
DN150 PN16 44 240 285 14
备注:其它尺寸可以定制。



● 法兰选型


7、技术参数

外 壳
                  外壳和外壳盖之间的密封                                                 硅橡胶
                  外壳视窗                                                                          聚碳酸酯
                  接地端子                                                                          不锈钢

供电电压
         两线制                                                 标准型                                (16~26) V DC
                                                                     本安型                                (21. 6~26. 4) V DC
                                                                     功耗                                    max 22. 5mA / 1W
                                                                     允许纹波
                                                                     - <100Hz                            Uss < lV
                                                                      - (100~100K) Hz              Uss < l0mV

电缆参数
                                                                     电缆入口/插头                  1个M20xl.5电缆入口
                                                                                                                1个盲堵M20xl.5
                                                                      接线端子                            导线横截面2.5mm²

输出参数
                                                                      输出信号                             (4~2 0) mA
                                                                      通讯协议                              HART
                                                                      分辨率                                  1. 6μA
                                                                      故障信号                              电流输出不变;
                                                                                                                  20. 5mA
                                                                                                                  22mA;
                                                                                                                  3.9mA
                                                                       积分时间                            (0~50)s,可调
盲区                                                               天线末端
最大测量距离                                               40米
微波频率                                                       26GHz
通讯接口                                                       HART通讯协议
测量间隔                                                       大约1秒(取决于参数设置)
调整时间                                                       大约1秒(取决于参数设置)
显示分辨率                                                   1mm

工作存储及运输温度                                  (-40~100) ℃
过程温度(天线部分的温度)                   (-40~260)℃

压力                                                               Max. 4MPa
耐震                                                              机械震动l0m/s² , (10~150)H


 8、仪表选型表
